[黑金剛電容]鋁電解電容器各種用途的的制品選擇要點

作者：NCC電容    發布時間：2020-07-17 13:36:38  訪問量：7607  來源：Nippon Chemi-Con

鋁電解電容器雖然主要是作為電源的平滑用途而被廣泛使用， 但根據用途的不同，在制品選擇上的側重點也不同。請根據各種特 性選擇與其相稱的鋁電解電容器。

以下就介紹幾種具有代表性的事例。

一、開關調整器 輸入平滑用途

輸入平滑用的電容器平滑整流電路后的50Hz～120Hz的整流波形。而且，因給后段的開關電路直接供應電力，也被疊加了開關頻率的紋波電流。所以，請必須考慮雙方頻率的紋波電流。電容器的ESR具有頻率特性，即使紋波電流相同，發熱也會隨頻率而不同。

PFC電源或照明用鎮流器等的時候，因為大部分都會疊加數十KHz～100KHz的紋波電流，所以必須注意到制品的阻抗特性后再選擇制品。

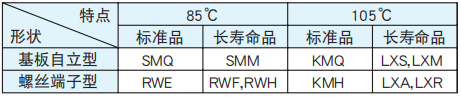

●開關調整器 輸入平滑用途推薦系列

二、開關調整器 輸出平滑用途

 輸出平滑用途的電容器，因被疊加100KHz左右的紋波電流，所以敝司會供應高頻率的阻抗特性優良的制品。還有，根據需求也可選擇溫度范圍大的類型或長壽命類型之制品。

溫度范圍大的制品與長壽命制品比較的話，保證耐久性的時間雖然比較短，但會隨溫度變化的電氣特性較穩定。使用溫度范圍有-55～105℃和-40～125℃類型。長壽命的制品是把低阻抗及長壽命作為專門要求所開發的制品，與溫度范圍大的類型比較，雖然是低阻抗，長壽命，但制品的最高溫度上限為105℃。而且，電氣特性會因溫度而產生較大的變化。

●開關調整器 輸出平滑用途推薦系列

三、變頻器主電路 平滑用途

作為變頻器主電路平滑用途的電容器，雖然使用方法和輸入平滑用途的電容器一樣，但也請考慮以下幾個要點。

在AC400V輸入平滑電路中使用的場合，有時會串聯兩顆額定電壓為350～400Vdc的電容。在使用串聯的情況下，施加在每個電容器上的電壓由（剛開始充電時根據靜電容量、完成充電時根據漏電流）來決定。為了使充電完后的電壓不超過額定電壓，請將平衡電阻和電容器并聯連接。平衡電阻的選定方法請另行咨詢。

在經常使用電容器做充放電的時候，即使是連接了平衡電阻，充電電壓還是會由靜電容量偏差的影響來決定，所以很難做到保持電壓的平衡。像伺服放大器等因頻繁的再生電壓而使電壓反復變化時，請根據實際條件來檢討規格或者是使用以下推薦系列。

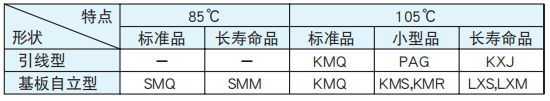

●變頻器主電路 平滑用途 推薦系列

●伺服放大器電源用途推薦系列

四、控制電路用途

用于控制電路用途的電容器，比較來講，使用的容量、鋁殼尺寸比較小，鋁殼尺寸是決定電容器壽命的重大因素，鋁殼尺寸越小的話，壽命就變得越短。還有，如電容器裝在發熱部品旁邊的時候，也會成為電容壽命變短的原因。所以務必要考慮其他電容器與壽命的平衡。

●控制電路用途 推薦系列

五、閃光燈用途

閃光燈用途的電容器以能量體積效率為中心考慮后而設計的。因此，使用條件也就有相應的限制。請注意其不適用于平滑等其他用途。請在商量后再決定使用制品的規格。
