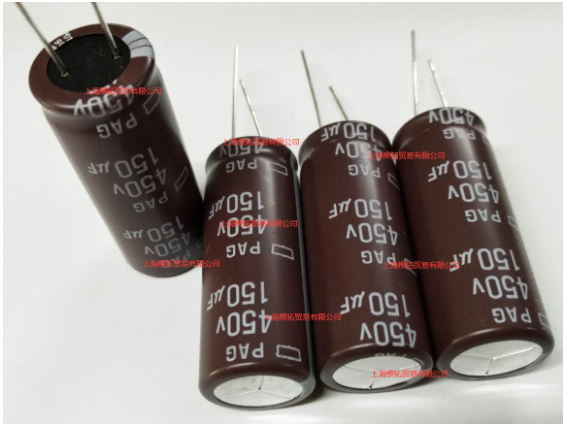

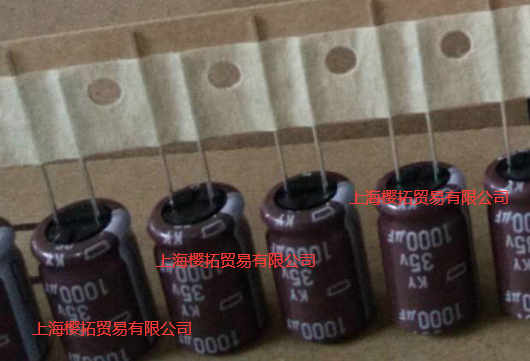

[NCC電容]非固體鋁電解電容器焊接時的焊接耐熱注意事項

作者：黑金剛電容    發布時間：2020-07-18 21:25:13  訪問量：7149  來源：Nippon Chemi-Con

本目錄中記述的電路和“規格書”內容是用于說明我公司產品的動作示例和使用示例，對客戶實際使用時的設備系統操作，恕不給予任何 保證。

①利用烙鐵進行焊接時，請確認以下內容。

…焊接條件 ( 溫度、時間 ) 必須符合產品目錄或規格說明書規 定的范圍。

…因端子間隔和印刷配線板的孔間隔不對應，需要對引線端子 進行加工時，端子加工在焊接前進行，注意不要對電容器主 體施加壓力。

…請勿讓烙鐵的尖端接觸電容器主體。

②進行波峰焊時，請確認以下內容。

…進行焊接時，請勿將鋁電解電容器主體浸入到熔融的焊劑中。 插入印刷配線板作為阻隔，只對放電容器側反面的基板表面 進行焊接。

…焊接條件不可超出產品目錄或規格說明書中規定的范圍。

…除端子部以外，不可附著有焊劑。

…進行焊接時，要注意避免其他部件翻倒接觸到電容器。

 ③進行回流焊時，請確認以下內容。

…焊接條件 ( 預熱、回流溫度、時間 ) 不可超出產品目錄或規 格說明書中規定的范圍。

…使用紅外線加熱器時，因電容器的顏色和材質不同會導致紅 外線的吸收率不同，請注意加熱的程度。

…鋁電解電容器的回流次數在產品目錄或規格說明書中有規 定。

…將非固體鋁電解電容器安裝在雙面印刷配線板上時，請注意 電容器主體的安裝部位不可有電路配線。

 …關于汽相焊（Vapor Phase Soldering）的焊接方法，請另外與我們聯系。

④被安裝過的貼片型電容器在拆下來之后請勿再次使用。

⑤除貼片型以外，請注意其他都類型都不可進行回流焊接。

焊接后的處理：印刷配線板焊接后的處理注意不可施加以下機械應力。 ①電容器主體不可傾斜、倒地或扭曲。 ②不可抓住電容器的主體搬運電路板。 ③不可讓其他物體碰撞到電容器。此外，當重疊放置印刷配線板 時，不可使印刷配線板或其他零件碰到電容器。 ④安裝好電容器的印刷電路板不可掉落。
